双柱万能力学试验机 加大剥离弯曲试验机万能材料大力值双柱式

  • 双柱万能力学试验机 加大剥离弯曲试验机万能材料大力值双柱式
    1. 祥敏仪器
    2. 祥敏仪器
    3. 祥敏仪器
    4. 祥敏仪器
    5. 祥敏仪器
    6. 祥敏仪器

产品详情

1.1 名称、型号及规格

名称:微机控制电子万能试验机

型号:XM-SFC001-550 本机选配1000kg

可选规格:10吨内

(可选配传感器规格5,10,20,50,100,200,500,1000,2000,5000,10000,单位kg)

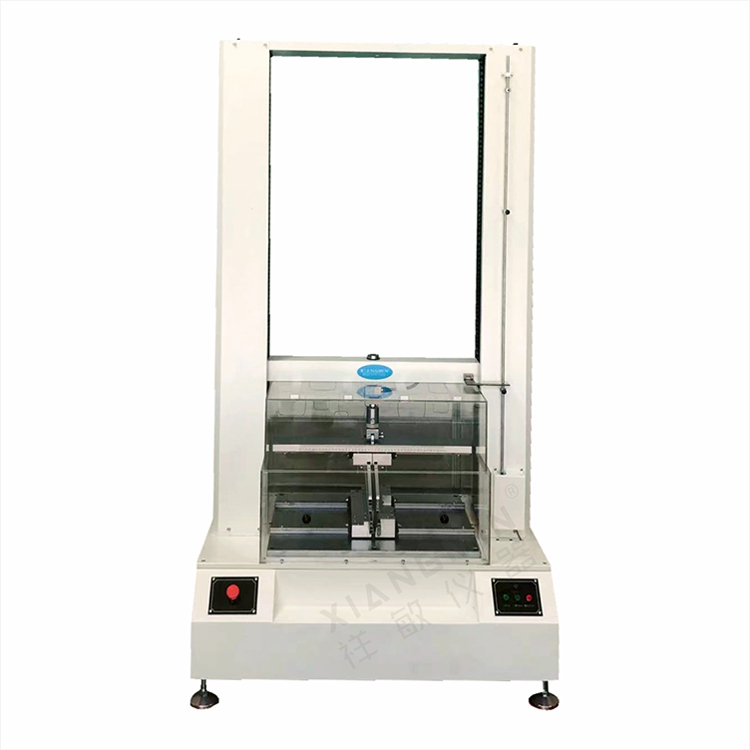

1 设备外观图



1.2 功能总述

微机控制双柱万能力学试验机具有结构紧凑、简单易用等特点,可应用于最大载荷10吨的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。

主机采用高强度的方形立柱支撑,高精度直线导轨导向,具有很高的刚性和良好的线性运动特性。选配不同量程的载荷传感器可以为不同规格试样提供精准的测量数据。此外,丰富的夹具工装、变形测量等附件,几乎可以满足客户所有需求。

本机可选配或者定做不同要求的非标夹具,以满足不同的产品测试需求

1.3 相关标准

  • Ø GB/T 16491-2008电子万能试验机

  • Ø GB/T2611-2007《试验机通用技术条件》

  • Ø JJG 475-2008 《电子万能试验机检定规程》

注:本手册所引用的标准均为手册出版日时生效的最新标准。

1.4 技术指标

规格型号

XM-SFC001-550

   最大负荷(N)

本机配置1000kg传感器





试验机级别

0.5级

试验力测量范围

0.4%-100%

力值测量精度

示值的±0.5%

位移测量精度

示值的±0.5%

位移分辨率

0.01mm

试验力分辨力

1/500000

试验速度

1-500mm/min

试验控速精度

      ±0.5%以内

变形测量范围

0.4%-100%

变形示值相对误差

设定值的±0.5%以内

变形分辨力

1/200000

变形测量精度

示值的±0.5%以内

变形测量系统

本机附带

位移分辨率

0.01mm

试验控速精度

±0.5%以内

变形测量范围

0.4%-100%

应力控速范围

0.05-5%FS/s

应力控速精度

设定值的±0.5%以内

恒力/位移/变形测量范围

0-1000kg/0.1-500mm/0.1-600mm

恒力/位移/变形测量精度

示值的±0.5%以内

试验安全装置

电子限位保护

                   试验台升降装置

无极调速 试验结束后手动或自动以最高速度返回试验初始位置





超载保护

超过最大负荷1-%,机台自动保护

夹具配置

弯曲夹具一套

直径3mm 6mm,有效宽度满足550mm(纵向放置)

满足三点 四点 静压测试要求

动力系统

德普信伺服马达

操作系统

全电脑伺服控制

横梁行程(mm

1000mm(根据夹具空间不同有效空间会有区别)

有效试验宽度

550mm(纵向方向)

外形尺寸(mm)

840x690x1900mm 长宽高

额定电压

220V50Hz

电机功率

400W

安全保护

力过载保护,位移机械限位,电压过载保护

重量(kg)

150kg
